製品図面検索システム

背景

工業製品の製作には膨大な図面が必要となり、その管理と検索に苦慮していた。

また、基本的にCADデータで管理する事が多いが、非CADユーザーは検索する事ができず紙媒体の資料に頼っていた。

そこで図面検索を容易にするとともに、非CADユーザーでも簡易的に図面データを検索できるシステムを考案した。

目次

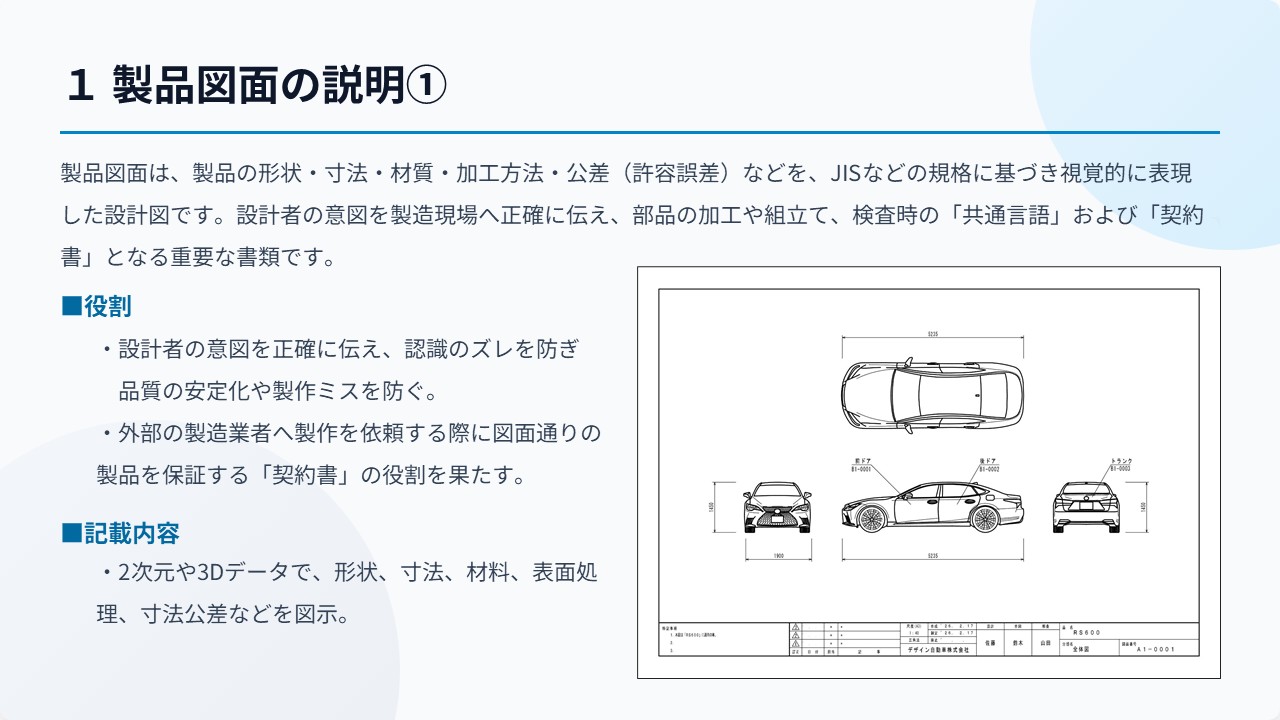

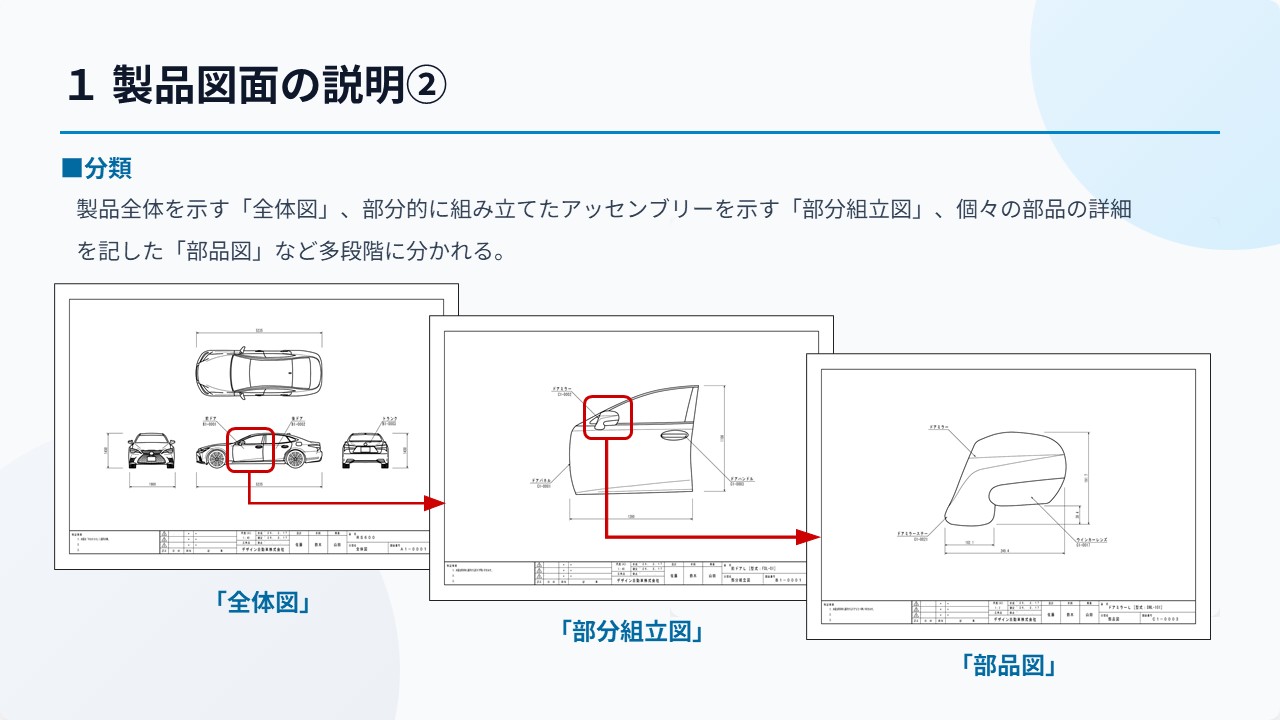

１製品図面の説明

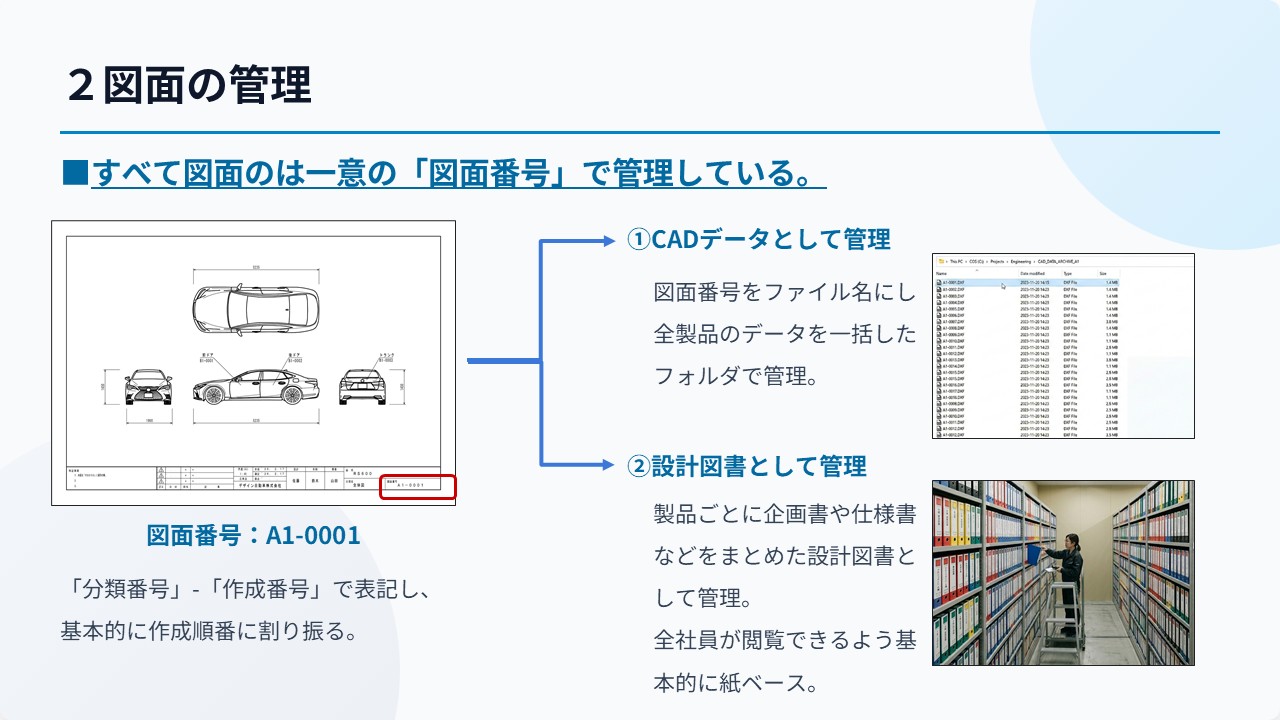

２図面の管理

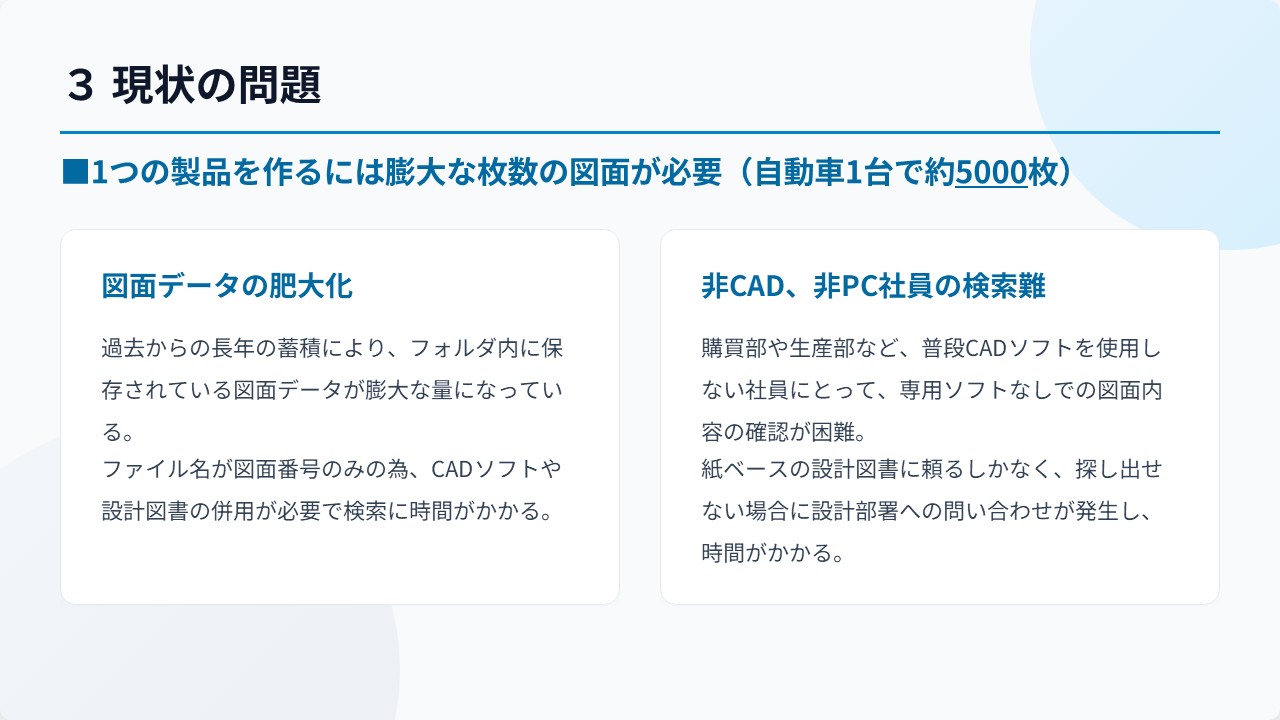

３現状の問題

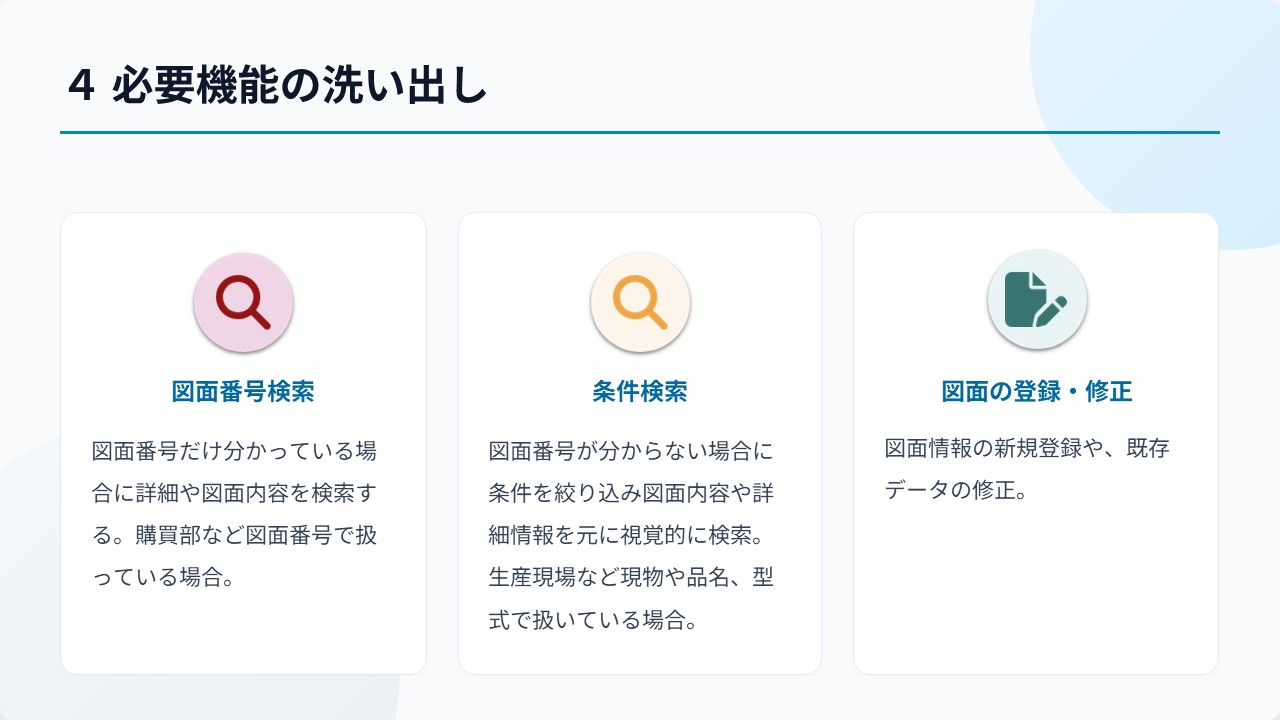

４必要機能の洗い出し

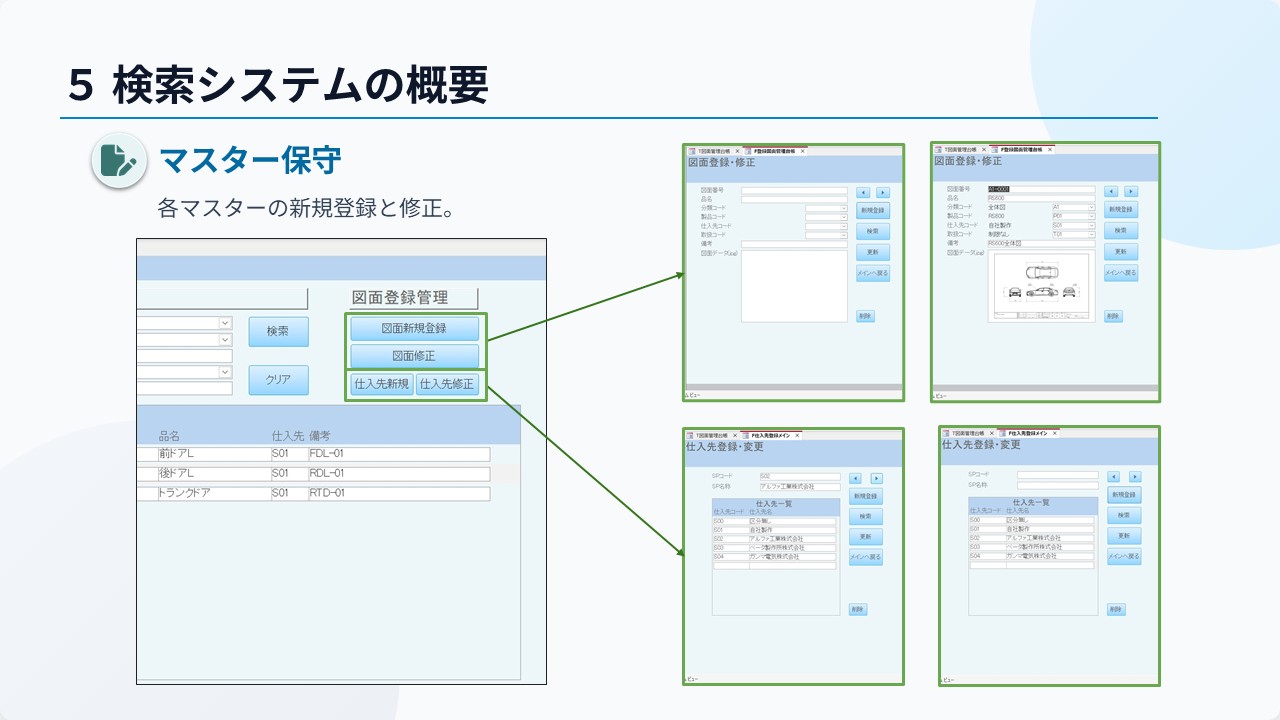

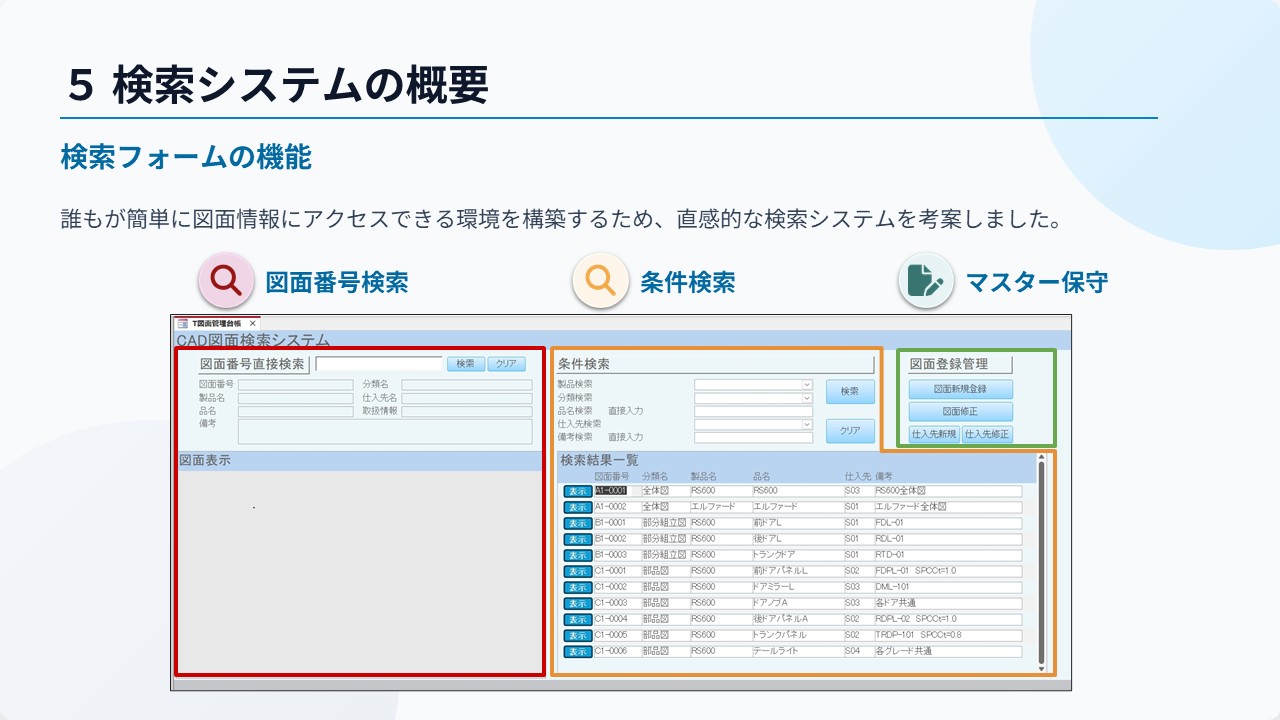

５検索システムの概要

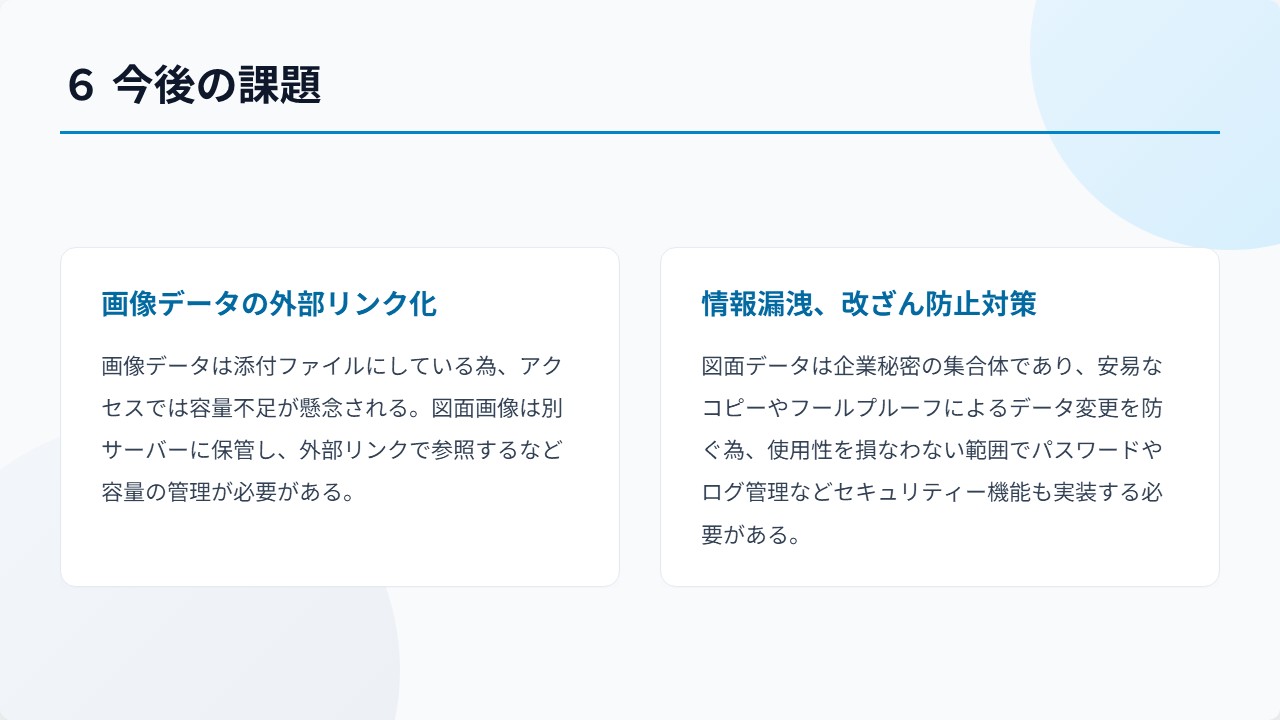

６今後の課題

制作物でできること

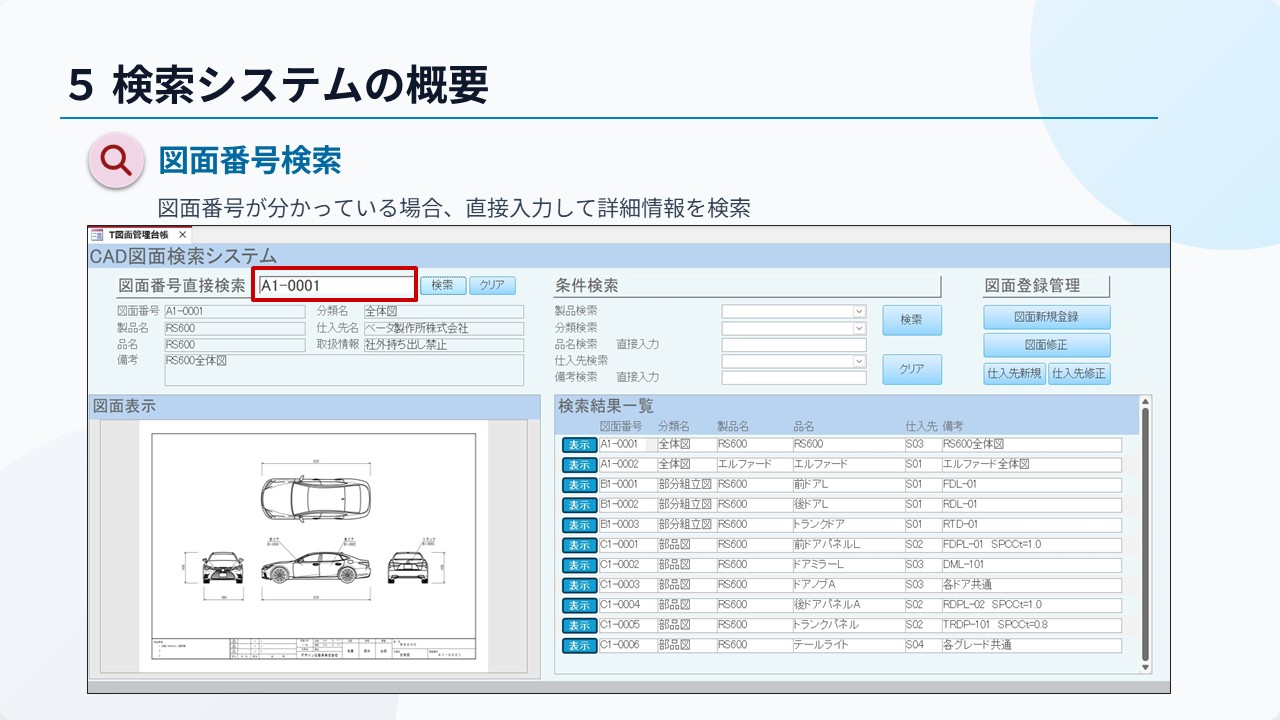

１図面番号検索。一意である図面番号で検索。

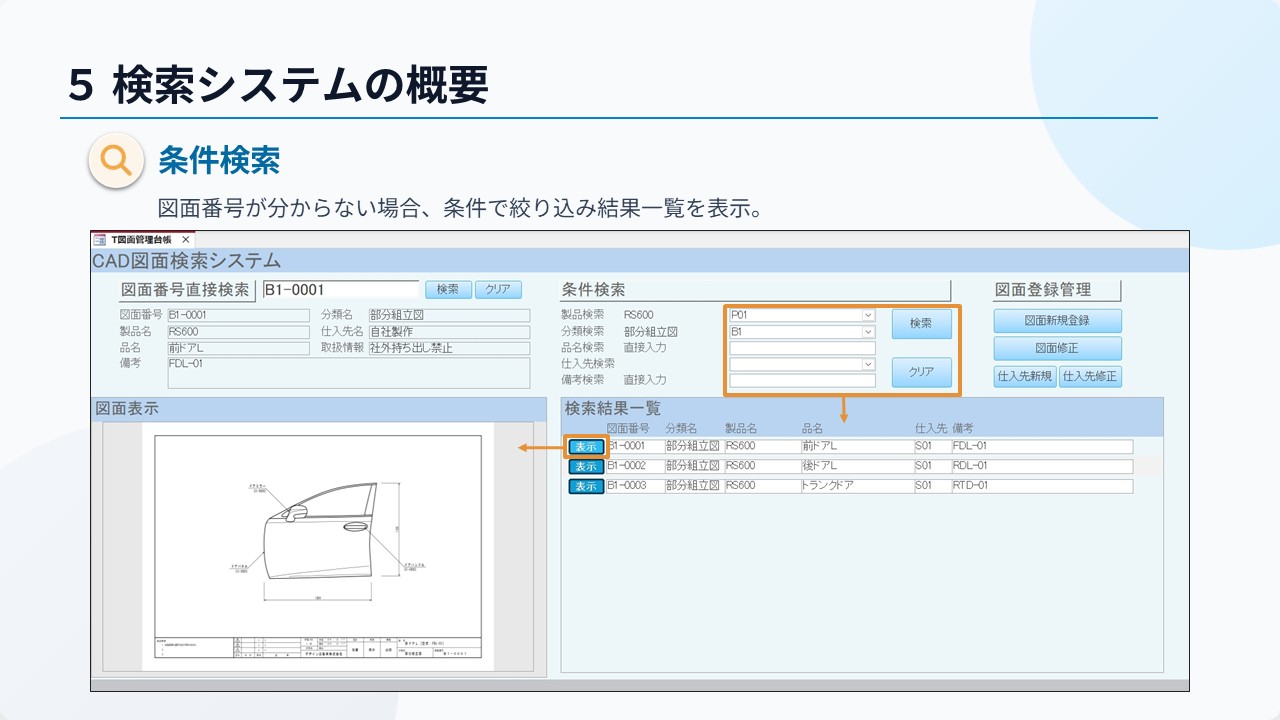

２条件検索。製品の種類やサプライヤーなど図面内情報による絞り込み検索。

３CADデータの画像表示。
